胆嚢管・総肝管・肝下縁―ラパコレの安全はCalot三角の3辺から始まる

第117回医師国家試験 F問題 第67問(連問)

国試問題にチャレンジ

第117回 F問題 第67問

連問の共通文

次の文を読み,65~67の問いに答えよ。 56歳の男性。右季肋部痛を主訴に来院した。 現病歴:以前から右背部痛を自覚していたが,1か月前から痛みの頻度が増加し,就寝初期の右季肋部痛も伴うようになったため自宅近くの医院を受診した。腹部超音波検査で胆嚢結石を認め,手術目的に紹介受診した。 既往歴:1年前から高血圧症と2型糖尿病で降圧薬と経口糖尿病薬を内服している。 生活歴:喫煙は20本/日を35年間。飲酒は焼酎1合/日を10年間。 家族歴:母が2型糖尿病で治療中である。 現症:意識は清明。身長171cm,体重70kg。体温36.1℃。脈拍72/分,整。血圧148/96mmHg。SpO2 98%(room air)。眼瞼結膜と眼球結膜とに異常を認めない。心音と呼吸音とに異常を認めない。腹部は平坦で,右季肋部に圧痛を認める。 検査所見:尿所見:蛋白(-),糖(-),ケトン体(-),潜血(-)。血液所見:赤血球580万,Hb 15.9g/dL,Ht 51%,白血球8,400(好中球70%,好酸球1%,好塩基球1%,単球4%,リンパ球24%),血小板27万,PT-INR 0.95(基準0.9~1.1)。血液生化学所見:総蛋白7.6g/dL,アルブミン5.0g/dL,総ビリルビン0.8mg/dL,AST 13U/L,ALT 18U/L,LD 120U/L(基準120~245),ALP 55U/L(基準38~113),γ-GT 16U/L(基準8~50),CK 50U/L(基準30~140),尿素窒素10mg/dL,クレアチニン0.8mg/dL,尿酸6.5mg/dL,血糖95mg/dL,HbA1c 6.8%(基準4.6~6.2),トリグリセリド207mg/dL,HDLコレステロール242mg/dL,LDLコレステロール162mg/dL,Na 142mEq/L,K 4.0mEq/L,Cl 102mEq/L,Ca 9.3mg/dL。CRP 0.1mg/dL。心電図で異常を認めない。胸部エックス線写真で心胸郭比46%。上部消化管内視鏡検査で異常所見を認めない。腹部超音波検査,腹部単純CT及び磁気共鳴胆管膵管撮影〈MRCP〉で胆嚢内に径5~8mmの結石を数個認めたが,他の異常所見は認めない。 胆嚢結石症と診断し,待期的に腹腔鏡下胆嚢摘出術を予定することとした。

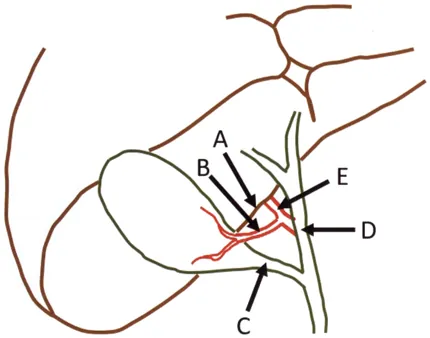

腹腔鏡下胆嚢摘出時に胆嚢底部を挙上すると脈管損傷に注意を要する領域(Calot三角)が出現する。解剖図を示す。 この領域の境界はどれか。3つ選べ。

第117回 F問題 第67問の問題画像
  1. a.A
  2. b.B
  3. c.C
  4. d.D
  5. e.E

対話形式の解説

ドクタードクター
今回は、腹腔鏡下胆嚢摘出術で最も大事な解剖、Calot三角の境界を問う問題だ。解剖図は胆嚢底部を頭側に持ち上げて、肝門部をのぞき込んだ状態を描いている。まずは図の構造が何なのかを一つずつ同定するところから始めよう。
医学生医学生
胆嚢頸部から出て太い管に合流している細い管が胆嚢管ですよね。
ドクタードクター
その通り。胆嚢管が合流している縦に走る太い胆管は、合流部より肝臓側なら何と呼ぶかな。
医学生医学生
右肝管と左肝管が合わさったものなので総肝管です。胆嚢管が合流したあとが総胆管でした。
ドクタードクター
完璧だ。図では合流部より肝臓側の縦の胆管が総肝管になる。そして胆嚢頸部の上方を横切る線が肝臓の下縁、つまり肝下面だ。赤い血管は2本あって、総肝管の近くを走って枝を出しているのが右肝動脈、その枝として胆嚢に向かうのが胆嚢動脈だね。
医学生医学生
Calot三角って、胆嚢管・総肝管・胆嚢動脈で囲まれる三角だと解剖学の講義で聞いた気がします。
ドクタードクター
そこが今回いちばんの落とし穴なんだ。1891年にCalotが最初に記載した原法では、確かに上縁は胆嚢動脈だった。でも現在一般に使われる定義では、上縁は肝臓の下縁で、胆嚢管・総肝管・肝下縁の3辺で囲まれる領域をCalot三角、あるいは肝胆嚢三角と呼んでいる。
医学生医学生
ということは、境界は肝下縁、胆嚢管、総肝管の3つですね。
ドクタードクター
正解。では、胆嚢動脈はこの三角のどこにあるだろう。
医学生医学生
境界でないなら、三角の中を走っている……ということですか。
ドクタードクター
そう。胆嚢動脈は通常右肝動脈から分岐して、Calot三角の内部を通って胆嚢に入る。手術ではこの領域を剥離して胆嚢動脈を同定し、クリップをかけて切離するんだ。
医学生医学生
右肝動脈も境界ではないんですね。でも図ではかなり近くを走っています。
ドクタードクター
いい着眼点だ。右肝動脈は固有肝動脈から分かれ、多くは総肝管の背側を通って右へ向かい、しばしばCalot三角の中に入り込む。境界ではないけれど、胆嚢動脈と誤認して切ってしまうと肝右葉の血流障害を起こすから、非常に注意が必要な血管なんだ。三角の中には他にも、Calotリンパ節や、ときに副肝管などの変異胆管が含まれることがある。
医学生医学生
外科の臨床実習でラパコレを見学したとき、執刀医の先生が胆嚢を強く引き上げて、その付近を丁寧に剥がしていました。
ドクタードクター
まさにCalot三角を展開していたんだね。胆嚢底部を頭側へ、胆嚢頸部を外側下方へ牽引すると、この三角が広がって見えてくる。ここで一番怖いのが胆管損傷だ。腹腔鏡下胆嚢摘出術の最も重大な合併症で、主な原因は総胆管や総肝管を胆嚢管と取り違えることなんだ。
医学生医学生
胆嚢を強く引っ張ると、総胆管が胆嚢管と一直線に引き伸ばされて見分けにくくなる、ということでしょうか。
ドクタードクター
その通り。そこで推奨されているのがCVS、critical view of safetyの確立だ。Calot三角の脂肪や結合組織を十分に剥離し、胆嚢頸部の下部を肝床から剥がして、胆嚢に入る構造が胆嚢管と胆嚢動脈の2本だけだと確認する。この確認ができて初めてクリップ・切離に進むんだ。
医学生医学生
もし炎症がひどくてCVSが得られなかったらどうするんですか。
ドクタードクター
無理に進めず、胆嚢亜全摘術や開腹移行といったbailout手術を考慮する。完璧に取り切ることより、胆管を傷つけないことを優先するという考え方だね。
医学生医学生
境界の3辺と、中を走る2本の動脈を分けて覚えると、手術の安全確認の意味まで理解できますね。
ドクタードクター
そう、解剖の知識がそのまま患者さんの安全に直結する典型例だよ。

まとめ

Calot三角(肝胆嚢三角)は、胆嚢管・総肝管・肝下縁の3辺で囲まれる領域で、腹腔鏡下胆嚢摘出術で胆嚢底部を頭側へ挙上すると展開されます。胆嚢動脈は三角の内部を走行し(原法では上縁とされたが現在の定義では境界ではない)、右肝動脈もしばしば三角内に入り込むため、胆嚢動脈との誤認による損傷に注意が必要です。この手術の最も重大な合併症は総胆管・総肝管を胆嚢管と誤認することによる胆管損傷であり、予防のためにCalot三角を十分に剥離して胆嚢に入る構造が胆嚢管と胆嚢動脈の2本だけであることを確認するCVS(critical view of safety)を確立してから切離します。CVSが得られない高度炎症例では胆嚢亜全摘術や開腹移行などのbailout手術を考慮します。境界と内容物を正確に区別して理解することは、解剖学の知識を外科手術の安全につなげる重要な土台となります。

解答・解説

正解はa, c, dです

症例の整理

56歳の男性。反復する右季肋部痛・右背部痛があり、画像検査で胆嚢内に径5〜8mmの結石を数個認める。炎症所見や胆道系酵素上昇はなく、胆嚢炎や総胆管結石を伴わない有症状胆嚢結石症として、待期的に腹腔鏡下胆嚢摘出術を行う予定である。本問はその手術で最も重要な解剖であるCalot三角について問うている。

解剖図の読み取り

図は、胆嚢底部を頭側(肝臓側)へ挙上して肝門部方向を見た状態を示している。胆嚢頸部から左下へ細い管が伸び、縦に走る太い胆管に合流している。 ・A: 胆嚢頸部の上方(頭側)を走る線で、肝臓の下縁(肝下面)を示す。 ・B: 胆嚢へ向かって分岐する赤い血管で、胆嚢動脈である。 ・C: 胆嚢頸部から出て太い胆管に合流する管で、胆嚢管である。 ・D: 胆嚢管が合流する部位より肝臓側の縦に走る胆管で、総肝管である(胆嚢管合流部より下流は総胆管となる)。 ・E: 総肝管の近くを走り胆嚢動脈を分岐する赤い血管で、右肝動脈である。

設問の考え方

Calot三角は、胆嚢管、総肝管、肝臓の下縁(肝下面)の3辺で囲まれる三角形の領域である。この中を胆嚢動脈が走行し、右肝動脈もしばしばこの領域に入り込む。したがって境界を構成するのはA(肝下縁)、C(胆嚢管)、D(総肝管)であり、B(胆嚢動脈)とE(右肝動脈)は三角の境界ではなく、内部あるいは近傍を走る脈管である。

選択肢考察

  1. ○a.  A

    Aは肝臓の下縁(肝下面)である。現在一般に用いられるCalot三角(肝胆嚢三角)の上縁を構成するため、境界に含まれる。なお、1891年にCalotが最初に記載した原法では上縁は胆嚢動脈とされていたが、現在は肝下縁を上縁とする定義が広く用いられている。

  2. ×b.  B

    Bは胆嚢へ分布する胆嚢動脈である。胆嚢動脈は通常、右肝動脈から分岐してCalot三角の内部を走行する。三角の中を通る脈管であって境界ではない(現在の定義において)。腹腔鏡下胆嚢摘出術では、この領域を剥離して胆嚢動脈を同定し、クリップをかけて切離する。

  3. ○c.  C

    Cは胆嚢頸部から出て総肝管に合流する胆嚢管である。Calot三角の外側(胆嚢側)の辺を構成するため、境界に含まれる。手術では胆嚢管を確実に同定してからクリップ・切離するが、これを総胆管と誤認すると重大な胆管損傷となる。

  4. ○d.  D

    Dは胆嚢管が合流するより肝臓側を走る総肝管である。Calot三角の内側(正中側)の辺を構成するため、境界に含まれる。総肝管・総胆管は温存すべき構造であり、胆嚢の強い牽引などで胆嚢管と一直線に引き伸ばされると胆嚢管と誤認されやすく、損傷の危険がある。

  5. ×e.  E

    Eは総肝管の近くを走り、胆嚢動脈を分岐している右肝動脈である。右肝動脈は固有肝動脈から分かれ、多くは総肝管の背側を通って右側へ向かい、しばしばCalot三角内に入り込む。三角の境界ではないが、胆嚢動脈と誤認して損傷・切離すると肝右葉の血流障害を来すため、注意を要する脈管である。

Calot三角(肝胆嚢三角)

・境界: 胆嚢管、総肝管、肝臓の下縁(肝下面)。 ・内容: 胆嚢動脈、右肝動脈(しばしば)、Calotリンパ節(胆嚢頸部リンパ節)、ときに副肝管や変異胆管。 ・原法(Calot, 1891)では胆嚢管、総肝管、胆嚢動脈で囲まれる三角とされたが、現在は肝下縁を上縁とする広い領域を指すのが一般的である。

腹腔鏡下胆嚢摘出術と胆管損傷の予防

・胆嚢底部を頭側へ、胆嚢頸部を外側下方へ牽引するとCalot三角が展開される。 ・胆管損傷は腹腔鏡下胆嚢摘出術の最も重大な合併症であり、主な原因は総胆管・総肝管を胆嚢管と誤認することである。 ・予防のためCVS(critical view of safety)の確立が推奨される。CVSとは、(1)Calot三角の脂肪・結合組織を剥離して十分に展開し、(2)胆嚢頸部の下部を肝床から剥がし、(3)胆嚢に入る2本の構造(胆嚢管と胆嚢動脈)だけが確認できる状態をいい、この確認後に初めてクリップ・切離を行う。 ・炎症が高度でCVSが得られない場合は、胆嚢亜全摘術や開腹移行などのbailout(回避)手術を考慮する。

肝外胆道の構成

右肝管と左肝管が合流して総肝管となり、胆嚢管が合流した後は総胆管となって膵頭部を通り、十二指腸乳頭(Vater乳頭)へ開口する。

POINT

・Calot三角の境界は「胆嚢管・総肝管・肝下縁」の3つ。 ・胆嚢動脈はCalot三角内を走行する(原法では上縁とされた)。右肝動脈もしばしば三角内に入り込む。 ・腹腔鏡下胆嚢摘出術では胆管損傷予防のためCVSを確認してから胆嚢管・胆嚢動脈を切離する。
